0046. 使用 ctx.scale 缩放绘制的图像 ​

1. 📝 简介 ​

ctx.scale 用于在画布上缩放绘制的图像。通过传入负数，还能实现坐标的翻转。

2. 🔗 links ​

3. 📒 notes ​

ctx.scale 用于在画布上缩放绘制的图像。

通过这个方法，你可以更改画布上图形的大小，而不改变图形本身的定义。

注意：

  1. 这玩意儿不会对之前绘制的图像起作用。
  2. 这玩意儿如果传入的参数是负数，那么将会导致坐标系反转。
  3. 这种变换对后续的所有绘图操作都是有效的，直到画布的缩放状态被重置或修改。

4. 💻 demo1 ​

html
<!-- 1.html -->
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
  </head>
  <body>
    <script src="./drawGrid.js"></script>
    <script>
      // ctx.scale 用于在画布上缩放绘制的图像。

      // 通过这个方法，你可以更改画布上图形的大小，而不改变图形本身的定义。

      // 注意：
      // 1. 这玩意儿不会对之前绘制的图像起作用。
      // 2. 这种变换对后续的所有绘图操作都是有效的，直到画布的缩放状态被重置或修改。

      const canvas = document.createElement('canvas')
      drawGrid(canvas, 300, 300, 50)
      document.body.append(canvas)
      const ctx = canvas.getContext('2d')

      ctx.beginPath()
      ctx.globalAlpha = 0.5

      // 绘制一个原始大小的红色矩形
      ctx.fillStyle = 'red'
      ctx.fillRect(10, 10, 50, 50)

      // 缩放画布
      ctx.scale(2, 2)
      // 横向缩放 2 倍，纵向缩放 2 倍

      // 在缩放后的画布上绘制一个蓝色矩形
      ctx.fillStyle = 'blue'
      ctx.fillRect(10, 10, 50, 50)

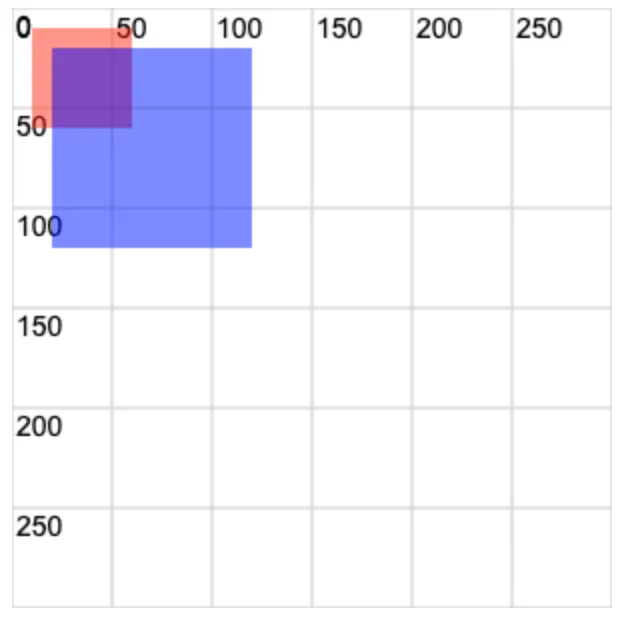

      // 两次在同一个位置绘制同样尺寸的矩形。
      // 在坐标被缩放后，这两个矩形绘制的位置和尺寸都是不一样的。
      // 主要原因在于坐标的刻度改变了，原坐标系的两个刻度相当于新坐标系的一个刻度。
    </script>
  </body>
</html>

5. 💻 demo2 ​

html
<!-- 2.html -->
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
  </head>
  <body>
    <script src="./drawGrid.js"></script>
    <script>
      // ctx.scale 这玩意儿如果传入的参数是负数，那么将会导致坐标系反转。

      const canvas = document.createElement('canvas')
      drawGrid(canvas, 500, 500, 50)
      document.body.append(canvas)
      const ctx = canvas.getContext('2d')

      ctx.beginPath()
      ctx.globalAlpha = 0.5

      // 将画布原点移至中心
      ctx.translate(canvas.width / 2, canvas.height / 2)

      // 辅助点 标注出原点
      ctx.fillStyle = 'blue'
      ctx.arc(0, 0, 10, 0, Math.PI * 2)
      ctx.fill()

      // 绘制一个原始大小的红色矩形
      ctx.fillStyle = 'red'
      ctx.fillRect(50, 50, 100, 100)

      // 水平翻转
      ctx.scale(-1, 1)
      // 由于坐标系被翻转，所以这里的 x 坐标的正方向（向右）指向了原来的负方向（向左）。

      // 绘制一个蓝色矩形，坐标和尺寸都跟前面的矩形一样。
      ctx.fillStyle = 'blue'
      ctx.fillRect(50, 50, 100, 100) // 注意这里的 x 坐标是负的
    </script>
  </body>
</html>
