0029. 线条穿梭动画 ​

1. 📒 notes ​

学会使用 lineDashOffset 来设置线条的动画效果，理解动画的实现原理。

通过不断设置虚线的位移 lineDashOffset 来实现的动画效果。

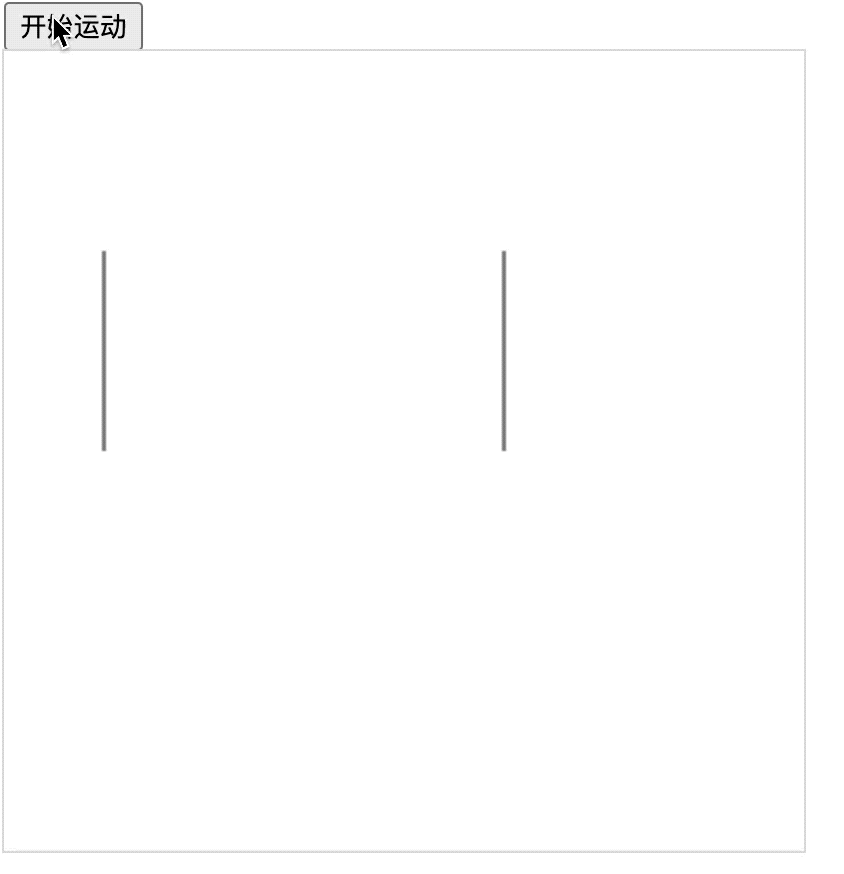

2. 💻 demo1 ​

html
<!-- 1.html -->
 <!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>📝 线条穿梭动画</title>
    <style>
      canvas {
        outline: 1px solid #ddd;
      }
    </style>
  </head>
  <body>
    <div>
      <button id="start-move">开始运动</button>
    </div>
    <script>
      const canvas = document.createElement('canvas')
      canvas.width = 400
      canvas.height = 400
      document.body.append(canvas)

      const ctx = canvas.getContext('2d')

      // 开始位置的竖线
      ctx.beginPath()
      ctx.moveTo(50, 100)
      ctx.lineTo(50, 200)
      ctx.stroke()

      // 结束位置的竖线
      ctx.beginPath()
      ctx.moveTo(250, 100)
      ctx.lineTo(250, 200)
      ctx.stroke()

      ctx.lineWidth = 10
      ctx.strokeStyle = 'red'
      ctx.setLineDash([200]) // 设置虚线间隙 200
      ctx.lineDashOffset = 200 // 设置线条偏移量为 200

      function move() {
        ctx.clearRect(50, 145, 200, 10) // 将线条运动过的路径给清空
        ctx.beginPath()
        ctx.lineDashOffset -= 2 // 调节运动速度
        ctx.moveTo(50, 150)
        ctx.lineTo(250, 150) // 线段的长度是 250 - 50 = 200
        ctx.stroke()

        if (ctx.lineDashOffset == -200) {
          // 200 偏移量作为临界值
          ctx.lineDashOffset = 200
        }
        requestAnimationFrame(move)
      }
      const startMove = document.getElementById('start-move')
      startMove.addEventListener('click', move)
    </script>
  </body>
</html>
