0029. 实现屏幕监听功能 ​

  • 这是参照官方示例实现一个屏幕实时监听的 demo。

1. 🔗 links ​

2. 📒navigator.mediaDevices.getUserMedia() 的 video 配置结构问题 ​

  • https://github.com/electron/electron/issues/27139
  • Electron Github Issues，mandatory property missing from MediaTrackConstraints #27139。
  • 主要讨论了在使用 Electron 的 desktopCapturer API 与 TypeScript 时，由于 mandatory 属性不在 MediaTrackConstraints 类型中而引起的类型错误问题。
  • 这个问题将在本节实现的 demo 中遇到，主要是数据结构不一致的一个问题。
  • 虽然 Electron 基于 Chromium，但在 desktopCapturer 和 navigator.mediaDevices.getUserMedia 的整合中存在一些差异。Electron 可能在内部处理这些约束的方式与纯 Chromium 环境不同。

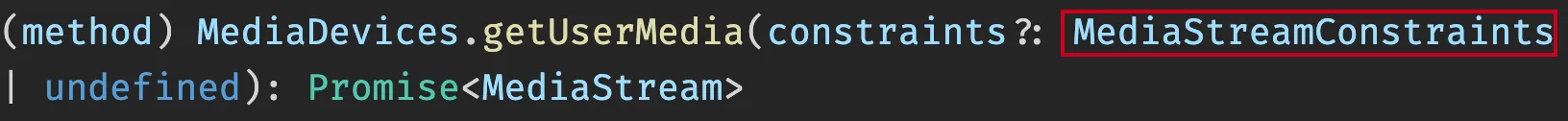

ts
// lib.dom.d.ts
interface MediaStreamConstraints {
    audio?: boolean | MediaTrackConstraints;
    peerIdentity?: string;
    preferCurrentTab?: boolean;
    video?: boolean | MediaTrackConstraints;
}

interface MediaTrackConstraints extends MediaTrackConstraintSet {
    advanced?: MediaTrackConstraintSet[];
}

interface MediaTrackConstraintSet {
    aspectRatio?: ConstrainDouble;
    autoGainControl?: ConstrainBoolean;
    channelCount?: ConstrainULong;
    deviceId?: ConstrainDOMString;
    displaySurface?: ConstrainDOMString;
    echoCancellation?: ConstrainBoolean;
    facingMode?: ConstrainDOMString;
    frameRate?: ConstrainDouble;
    groupId?: ConstrainDOMString;
    height?: ConstrainULong;
    noiseSuppression?: ConstrainBoolean;
    sampleRate?: ConstrainULong;
    sampleSize?: ConstrainULong;
    width?: ConstrainULong;
}

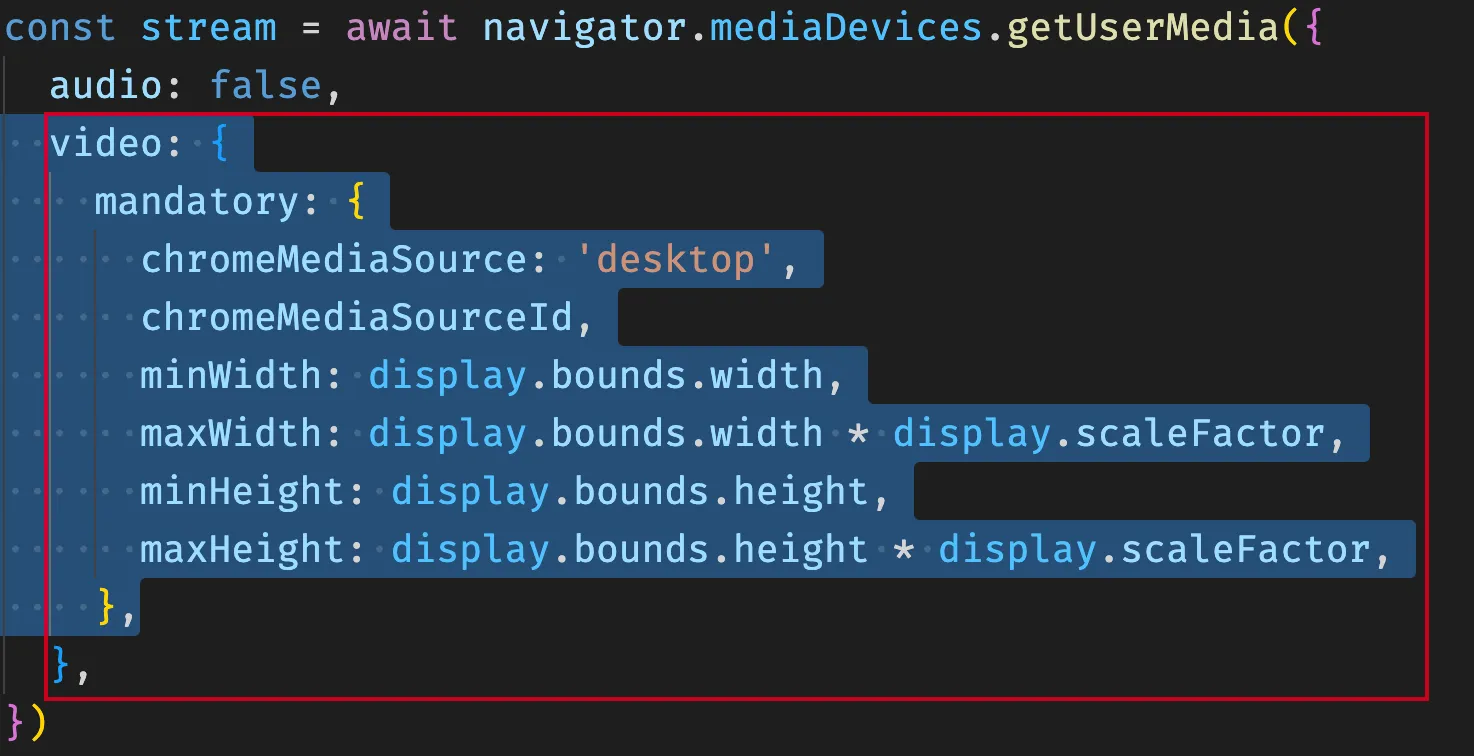

// Electron 官方示例中 video 字段中的 mandatory 字段，在新版的类型描述信息中压根就不存在。
// 可以理解为 mandatory 这种写法是 Electron 中特有的写法。
// 如果是用 TS 写的项目，在打包时出现了类型错误，可以暴力处理 - 手动去改类型，或者直接断言类型。

3. 💻 demo ​

js
// index.js
const {
  BrowserWindow,
  desktopCapturer,
  screen,
  app,
  ipcMain,
} = require('electron')

const { join } = require('path')

let win
function createWindow() {
  win = new BrowserWindow({
    webPreferences: {
      nodeIntegration: false,
      contextIsolation: true,
      preload: join(__dirname, './preload.js'),
    },
  })

  win.loadFile('./index.html')

  win.webContents.openDevTools({ mode: 'detach' })
}

ipcMain.handle('desktop-capturer-get-screen-sources', async (_) => {
  const displays = screen.getAllDisplays()
  const sources = await desktopCapturer.getSources({ types: ['screen'] })
  for (const source of sources) {
    const display = displays.filter((d) => +source.display_id === d.id)[0]
    return { chromeMediaSourceId: source.id, display }
  }
})

app.whenReady().then(createWindow)
  • screen.getAllDisplays()，获取屏幕列表，返回值是 Display[]。
  • desktopCapturer.getSources({ types: ['screen'] })，通过 desktopCapturer 模块获取屏幕相关信息，其返回值是 Promise<DesktopCapturerSource[]>，每个 DesktopCapturerSource 代表一个屏幕或一个可以被捕获的独立窗口。
  • displays.filter((d) => +source.display_id === d.id)[0]，从 sources 也就是 DesktopCapturerSource[] 中找到第一个屏幕，然后直接 return。 该 demo 只需要实现对某个屏幕画面的监听功能即可，并没有加不同屏幕的区分逻辑。
  • return { chromeMediaSourceId: source.id, display }，将 desktopCapturer 返回结果中的 sourceId（一个 window 或者 screen 的唯一标识）传递给渲染进程，在调用 navigator.mediaDevices.getUserMedia 时需要用到，可以作为 chromeMediaSourceId 的约束条件。
js
// preload.js
const { ipcRenderer, contextBridge } = require('electron')

const TdahuyouAPI = {
  async getScreenStream() {
    return await ipcRenderer.invoke('desktop-capturer-get-screen-sources')
  }
}

if (process.contextIsolated) {
  contextBridge.exposeInMainWorld('TdahuyouAPI', TdahuyouAPI)
} else {
  window.TdahuyouAPI = TdahuyouAPI
}
  • 通过预加载脚本 preload.js 往渲染进程中注入需要的接口。
html
<!-- index.html -->
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>desktop capturer</title>
  </head>
  <body>
    <h1>实现屏幕监听功能</h1>
    <video
      style="width: 80vw; height: 80vh; border: 1px solid #ddd"
      autoplay
    ></video>
    <script src="./renderer.js"></script>
  </body>
</html>
js
// renderer.js
;(async () => {
  try {
    const { chromeMediaSourceId, display } = await TdahuyouAPI.getScreenStream()

    // console.log('chromeMediaSourceId', chromeMediaSourceId)
    // console.log('display', display)

    // 获取屏幕视频流
    const stream = await navigator.mediaDevices.getUserMedia({
      audio: false,
      video: {
        mandatory: {
          chromeMediaSource: 'desktop',
          chromeMediaSourceId,
          minWidth: display.bounds.width,
          maxWidth: display.bounds.width * display.scaleFactor,
          minHeight: display.bounds.height,
          maxHeight: display.bounds.height * display.scaleFactor,
        },
        // mandatory 用于设置获取屏幕视频流的具体要求
        // 这个配置项会影响最终捞到的视频流的清晰度
        // 实际画面的清晰度还和很多其他因素有关，
        // 在测试时发现 minWidth、minHeight 如果也乘上
        // display.scaleFactor 的话，清晰度会高很多。
      },
    })
    const video = document.querySelector('video')
    video.srcObject = stream
    video.onloadedmetadata = () => video.play()
  } catch (e) {
    console.log(e)
  }
})()
  • TdahuyouAPI.getScreenStream()，调用 preload 中暴露的接口，安全地访问浏览器环境之外的 API，获取必要的数据。
  • navigator.mediaDevices.getUserMedia(...)，实时获取桌面屏幕视频流数据。
  • video.srcObject = stream、video.onloadedmetadata = () => video.play()，将视频流数据丢给 video 标签，并播放视频流。

最终效果

  • 最终效果如下。
  • 下面是屏幕 A 上的内容，这个显示屏中所展示的画面数据，将被屏幕 B 监听，可以在 B 上看到 A 的画面。

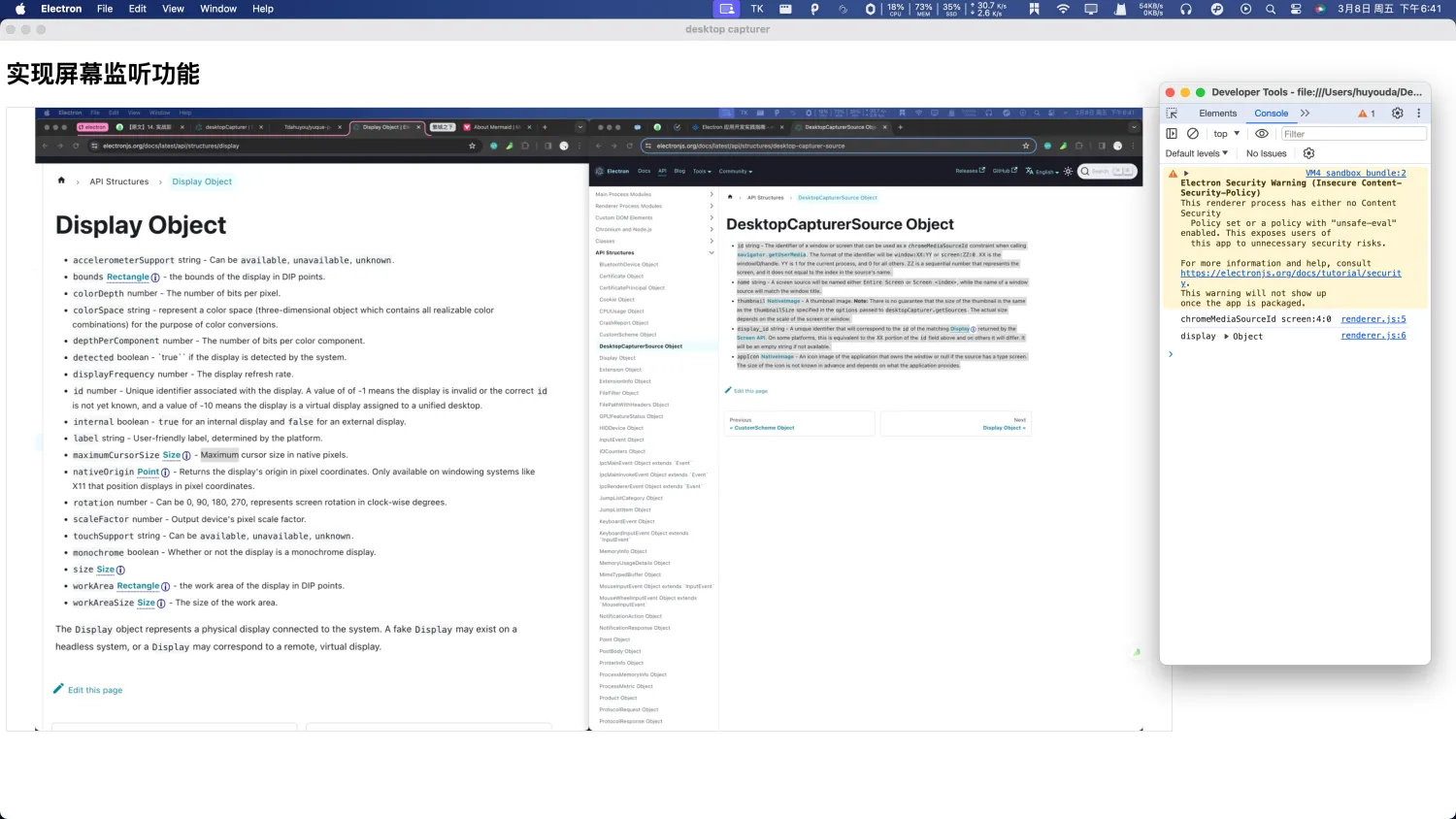

  • 下面是在屏幕 B 上的渲染进程窗口，在这个窗口上可以实时监听屏幕 A 上的内容。
  • 如果 B 是另一位用户的电脑屏幕，那么这就基本实现了远程控制工具的一小部分功能。当然，现在的画面监控，仅仅是在本地实现的，并且也没有加入任何交互（远程控制）逻辑。
