0046. 理解 svg 的 xmlns 属性 ​

  • 本节介绍的是 xmlns，这是一个属性，用于指定 XML 文档的命名空间。它决定了 svg 文件是否能够被正常渲染，在正式开始学习 svg 的绘图规则之前，有必要了解一下 xmlns="http://www.w3.org/2000/svg" 这条声明的作用。
  • 本节内容：模拟一个要求 - 在 100*100 的视口中，渲染一个圆心位置是 (50, 50)，半径是 20 的红色圆形，然后通过 demos 来对比带命名空间和不带命名空间的区别。

1. 🔗 菜鸟教程 - xml 命名空间 ​

2. 💻 demos.1 - 带有命名空间 xmlns="http://www.w3.org/2000/svg" ​

xml
<?xml version="1.0" encoding="UTF-8"?>
<svg width="100" height="100" xmlns="http://www.w3.org/2000/svg">
  <circle cx="50" cy="50" r="20" fill="red" />
</svg>
  • 使用浏览器打开后看到的效果：
    • 可以正常渲染

3. 💻 demos.2 - 不带命名空间 xmlns="http://www.w3.org/2000/svg" ​

xml
<?xml version="1.0" encoding="UTF-8"?>
<svg width="100" height="100">
  <circle cx="50" cy="50" r="20" fill="red" />
</svg>

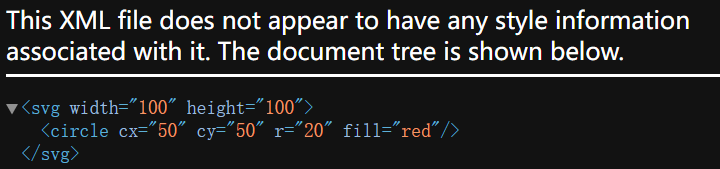

  • 使用浏览器打开后看到的效果：
    • 无法正常渲染

4. 📒 结果分析 ​

  • 在 SVG（可缩放矢量图形）中，xmlns 属性是命名空间声明的一部分。它告诉浏览器或任何其他解析器这个文档遵循哪个标准，并且如何解释这些标签。对于 SVG 来说，xmlns="http://www.w3.org/2000/svg" 声明了根元素 <svg> 及其子元素属于 SVG 命名空间。
  • 当一个 XML 文件（包括 SVG 文件）没有正确声明其命名空间时，浏览器可能无法识别该文件中的标签为特定格式的一部分（例如 SVG）。因此，在 demos.2 中，如果不包含 xmlns 属性，浏览器可能会把 <svg> 和 <circle> 标签视为普通的未知标签，而不是作为 SVG 图形元素处理，所以不会应用样式或渲染图像。相反，它会显示一个默认的 XML 树结构视图。
  • 一旦添加了 xmlns 属性，浏览器就能够识别这是一个 SVG 文档，并使用内置的 SVG 渲染引擎来正确地解析和显示图形元素。这就是为什么加上 xmlns 后可以正常渲染圆形的原因。

5. 💻 demos.3 - 在 html 中嵌入 svg ​

html
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
  </head>
  <body>
    <div class="svg-box">
      <p>svg-1 带 xmlns</p>
      <?xml version="1.0" encoding="UTF-8"?>
      <svg width="100" height="100" xmlns="http://www.w3.org/2000/svg">
        <circle cx="50" cy="50" r="20" fill="red" />
      </svg>
    </div>
    <div class="svg-box">
      <p>svg-2 不带 xmlns</p>
      <?xml version="1.0" encoding="UTF-8"?>
      <svg width="100" height="100">
        <circle cx="50" cy="50" r="20" fill="red" />
      </svg>
    </div>
  </body>
</html>

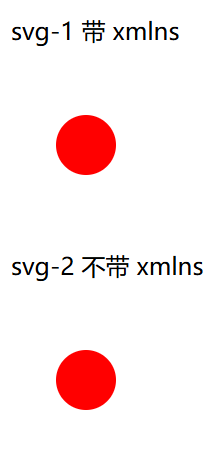

  • 使用浏览器打开后看到的效果：
    • 会发现两者都能正常渲染。
  • 需要知道 xmlns 属性对于确保 SVG 内容被正确解释和渲染是非常重要的。虽然在某些环境中（如 HTML5 文档内嵌入 SVG），可以省略 xmlns 属性，因为上下文已经明确了 SVG 的使用，但在独立的 SVG 文件中，最好总是包含这个属性以确保兼容性和正确的渲染。因此在编写 svg 的时候，在 svg 根元素身上都应该加上 xmlns 属性声明。

6. 🤔 知道本节的内容有啥用呢？ ​

举一个例子：

比如你现在想要获取某个站点的 logo，这个 logo 又正好是使用 svg 来做的，这时候你只需要打开浏览器的开发者工具，然后在 Elements 面板中找到这个 svg 的源码（或者在 Network 中找加载的资源），然后直接复制到你的项目中，就可以使用了。但是，也有一些情况可能会导致你搬运过来的内容无法正常渲染，比如 svg 的 xmlns 属性没有声明，这时候如果你知道 xmlns 属性的作用，就知道该如何解决该问题了。

7. 💻 demos.4 - 在线搬运的 .svg 需要注意 xmlns 声明是否缺失 ​

以 vue 为例：https://cn.vuejs.org/

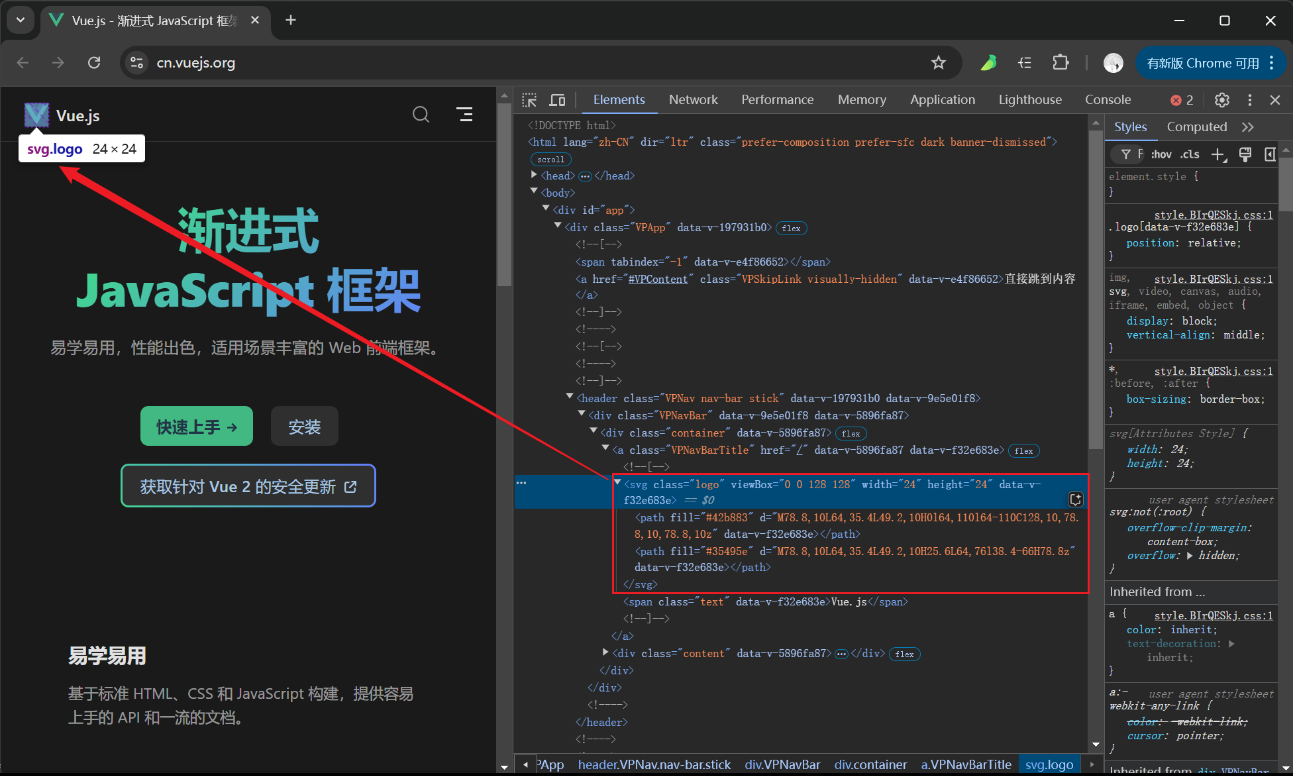

  • 假如你要自行去 vue 官网获取 vue 的 logo，只需要把这部分 svg 给复制过来即可，但是复制过来的内容是没法正常渲染的，还需要加上 xlmns 声明。
  • 在 vue 官网中之所以可以正常渲染，是因为官网是一个 HTML5 文档，在对应的上下文中已经做了声明。但是在独立的 .svg 文件中是没法正常被浏览器渲染的。

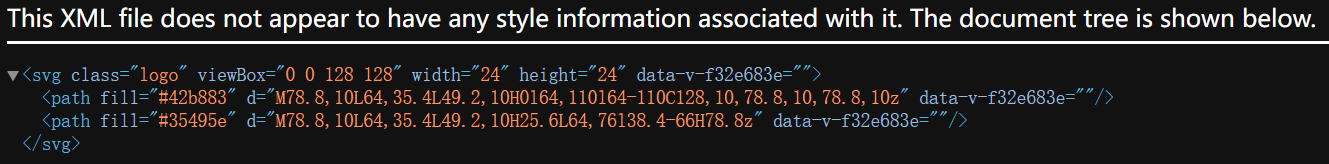

  • 1.svg 是搬运过来的原始内容，用浏览器打开后看到的内容如下：
  • 2.svg 是在 1.svg 的基础上加上了 xmlns 声明，用浏览器打开后看到的内容如下：
xml
<svg class="logo" viewBox="0 0 128 128" width="24" height="24" data-v-f32e683e="">
    <path fill="#42b883" d="M78.8,10L64,35.4L49.2,10H0l64,110l64-110C128,10,78.8,10,78.8,10z" data-v-f32e683e=""></path>
    <path fill="#35495e" d="M78.8,10L64,35.4L49.2,10H25.6L64,76l38.4-66H78.8z" data-v-f32e683e=""></path>
</svg>
xml
<svg class="logo" viewBox="0 0 128 128" width="24" height="24" data-v-f32e683e=""
  xmlns="http://www.w3.org/2000/svg">
    <path fill="#42b883" d="M78.8,10L64,35.4L49.2,10H0l64,110l64-110C128,10,78.8,10,78.8,10z" data-v-f32e683e=""></path>
    <path fill="#35495e" d="M78.8,10L64,35.4L49.2,10H25.6L64,76l38.4-66H78.8z" data-v-f32e683e=""></path>
</svg>
