0024. 使用属性 fill-rule 设置填充规则 ​

  • 这个 fill-rule 填充规则不太好理解，虽然只有两个值 nonzero、evenodd。填充规则，是一个通用的知识点，不仅仅限于 svg 中，在 canvas 中也是有这玩意儿的。 这篇文档中的图形，是参照大佬“张鑫旭”的教程绘制的，对于最终的渲染结果，可以参考大佬的教程来对照着学习。
  • 有关 nonzero 和 evenodd 填充规则的讲解说明。
    • 可参考笔记 canvas.0031。
    • 在 YouTube 上也有一些相关的视频教程讲解 nonzero 和 evenodd 填充规则。

1. 🔗 links ​

2. 📒 fill-rule 简介 ​

fill-rule 是一个 SVG 属性，用于确定在填充具有复杂路径（如自相交或重叠的路径）的图形时，哪些部分应该被视为“内部”（填充区域）以及哪些部分应该被视为“外部”（不填充区域）。fill-rule 通过一些规则，确定重叠的区域是否属于当前图形，从而使得填充有效或无效。fill-rule 一共有两个值：

  • nonzero 这是默认值，表示非零环绕规则。
    • 它使用了所谓的非零缠绕规则。简单来说，对于任意一点，从该点出发画一条任意方向的射线，根据这条射线与路径的交点方向计数。如果线从路径的左边穿过到右边，计数加一；如果是从右边穿过到左边，计数减一。最终，如果总计数非零，该点被认为是内部的，否则是外部的。
  • evenodd 表示奇偶环绕规则。
    • 与非零缠绕规则类似，从目标点出发画一条射线，并计算它与路径的交点次数。如果交点数是奇数，该点是内部的；如果是偶数，该点是外部的。这种方法不考虑路径的方向，只关注交点的数量。

填充规则：

  1. Even–odd rule
  2. Nonzero rule

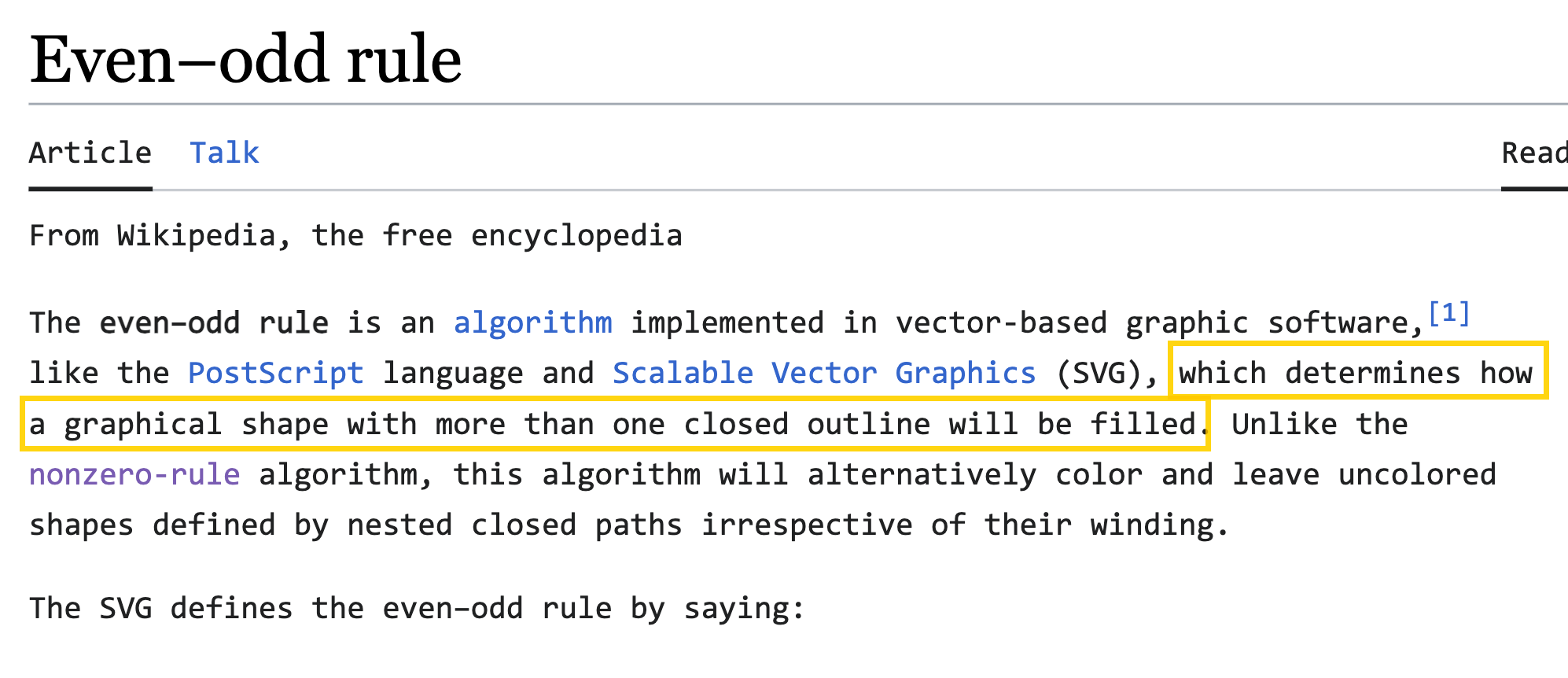

下面截图是来自 wiki 中对于 Even–odd rule 的解释。

当画布上出现多个闭合路径的时候，区分哪些区域是有效区域。

这两种规则在处理复杂的或自相交的图形时非常有用，因为它们帮助定义了哪些区域应该被填充。选择哪种规则取决于您希望如何显示图形。在实际应用中，这些差异通常在设计某些特别的图形效果时才显得重要。例如，使用 evenodd 规则可以更容易地创建某些类型的镂空效果。

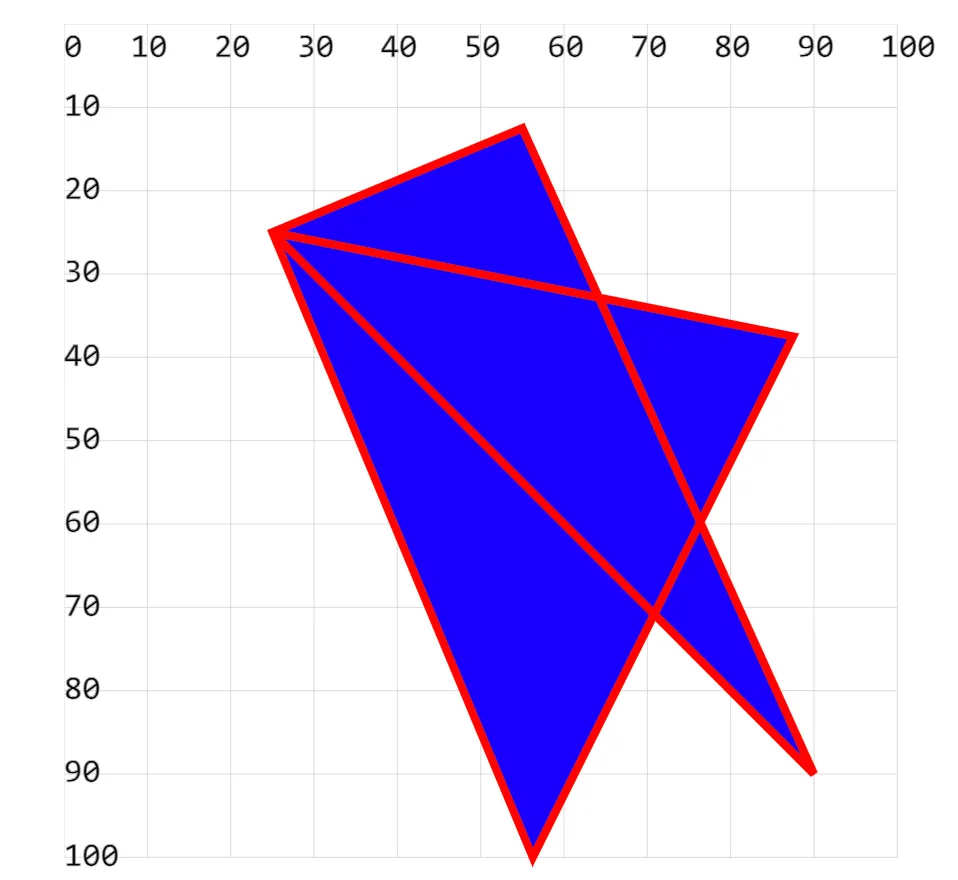

3. 💻 demos.1 - nonzero 规则 ​

xml
<svg style="margin: 3rem;" width="500px" height="500px" viewBox="0 0 120 120" xmlns="http://www.w3.org/2000/svg">
  <path d="M 25 25 L 87.5 37.5 L 56.25 100 L 25 25 L 55 12.5 L 90 90 L 25 25" fill="blue" fill-rule="nonzero" stroke="red" />
</svg>

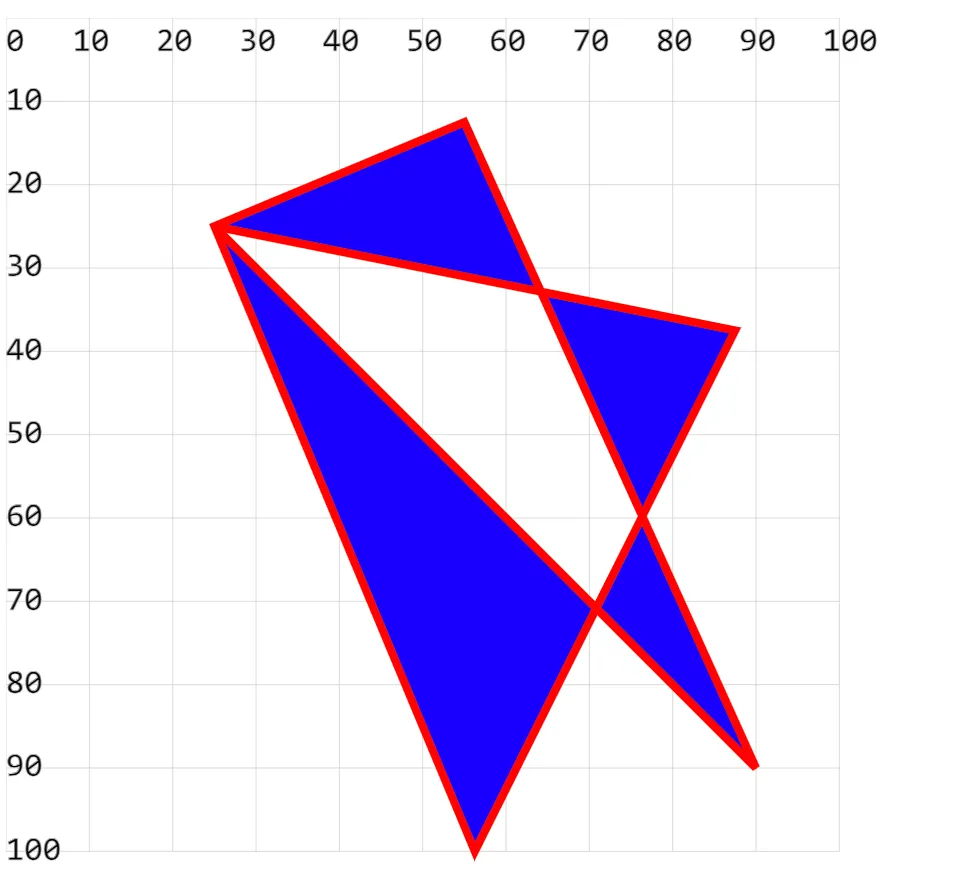

4. 💻 demos.2 - evenodd 规则 ​

xml
<svg style="margin: 3rem;" width="500px" height="500px" viewBox="0 0 120 120" xmlns="http://www.w3.org/2000/svg">
  <path d="M 25 25 L 87.5 37.5 L 56.25 100 L 25 25 L 55 12.5 L 90 90 L 25 25" fill="blue" fill-rule="evenodd" stroke="red" />
</svg>

5. 🤔 为什么需要有填充规则，它是为了解决什么场景下的问题？ ​

答：路径重叠，某些区域可能被路径包裹多次，应该如何区分哪些是有效区域。
