0034. 理解 viewBox 视口 ​

  • viewBox 视口，这是一个对于 svg 初学者来说不那么好理解的属性。
  • 其实 viewBox 这个词已经描述得很到位了，view 看，box 盒子，其中盒子可以理解为一个矩形区域 —— viewBox 表示你要看哪一块矩形区域。
  • 可以结合着 Q&A 中提到的问题来理解 viewBox 属性。

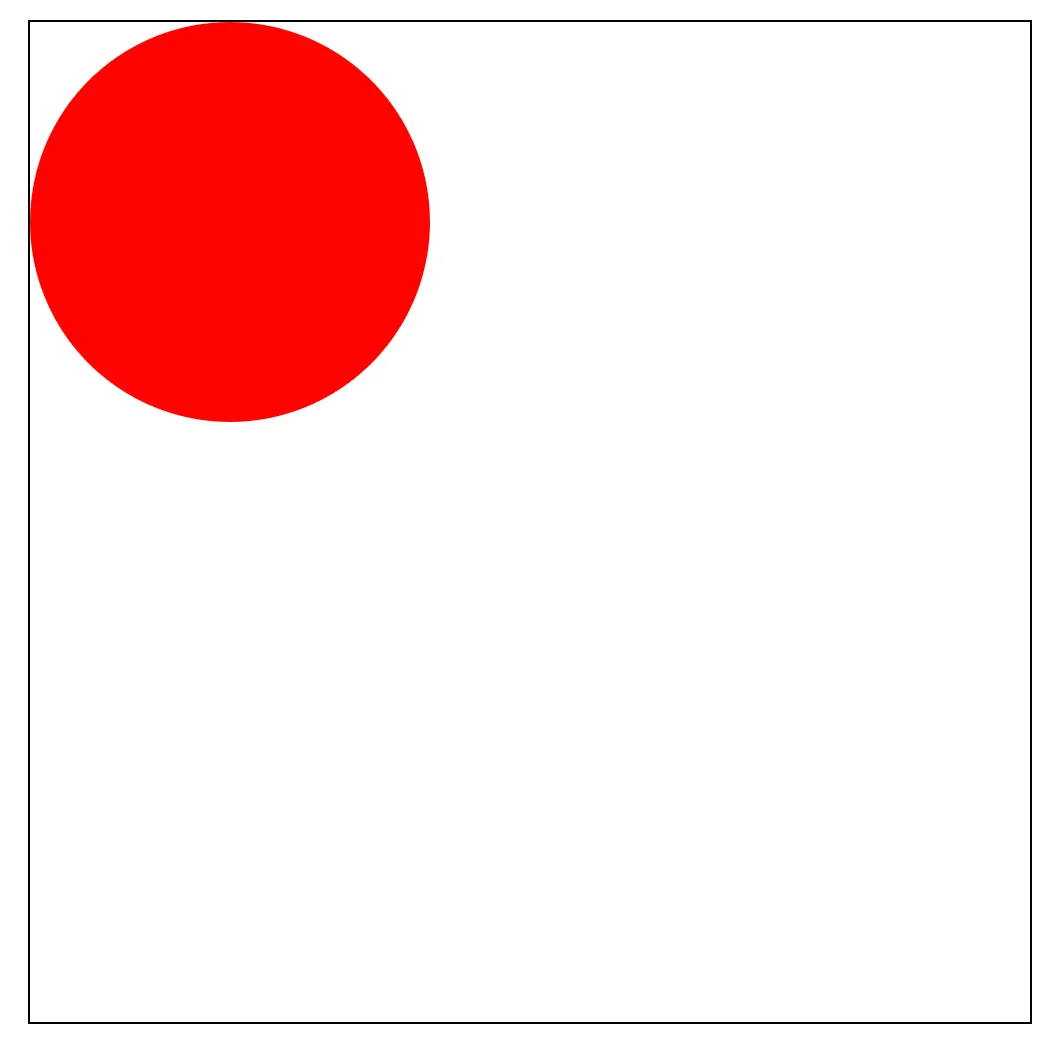

1. 💻 demos.1 - 省略 viewBox ​

xml
<!--
svg 的坐标系是隐式的，是无限大的。
svg 的 width、height 属性，决定了页面上最终渲染的 svg 的宽度和高度。
viewbox 属性，决定了展示给用户的 svg 坐标系区域。
  viewbox 的值是一个矩形，由 4 个值组成，分别是 x、y、width、height。
  x、y 是坐标系的起点，width、height 是坐标系的宽高。
如果只设置了 svg 的 width 和 height，但没有设置 viewbox，则 viewbox 默认为 0 0 width height。

如果 viewBox 的 width、height 和 svg 的 width、height 不一致，则用户看到的图形将会进行缩放。
-->

<!--
在没有设置 viewBox 的情况下，显示的视口区域是 0 0 width height
图形比例按照 1:1 来显示
-->
<svg width="500" height="500" xmlns="http://www.w3.org/2000/svg" style="border: 1px solid">
  <circle cx="100" cy="100" r="100" fill="red" />
</svg>

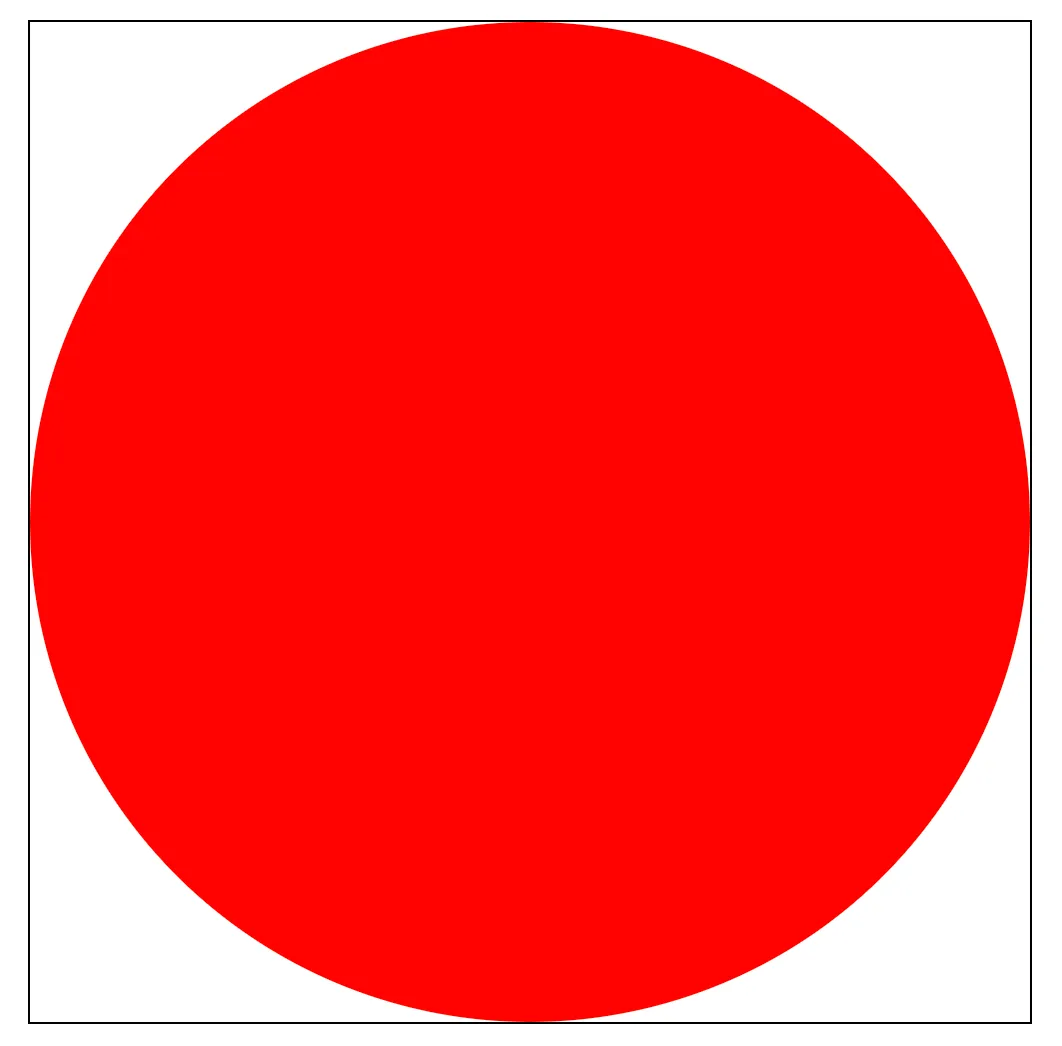

2. 💻 demos.2 - 指定 viewBox 正好装下图形 ​

xml
<!--
在明确 viewBox 的情况下，显示的视口区域是 0 0 200 200
相当于只展示圆形区域
这会将绘制的圆形放大显示
-->
<svg width="500" height="500" viewBox="0 0 200 200" xmlns="http://www.w3.org/2000/svg" style="border: 1px solid">
  <circle cx="100" cy="100" r="100" fill="red" />
</svg>

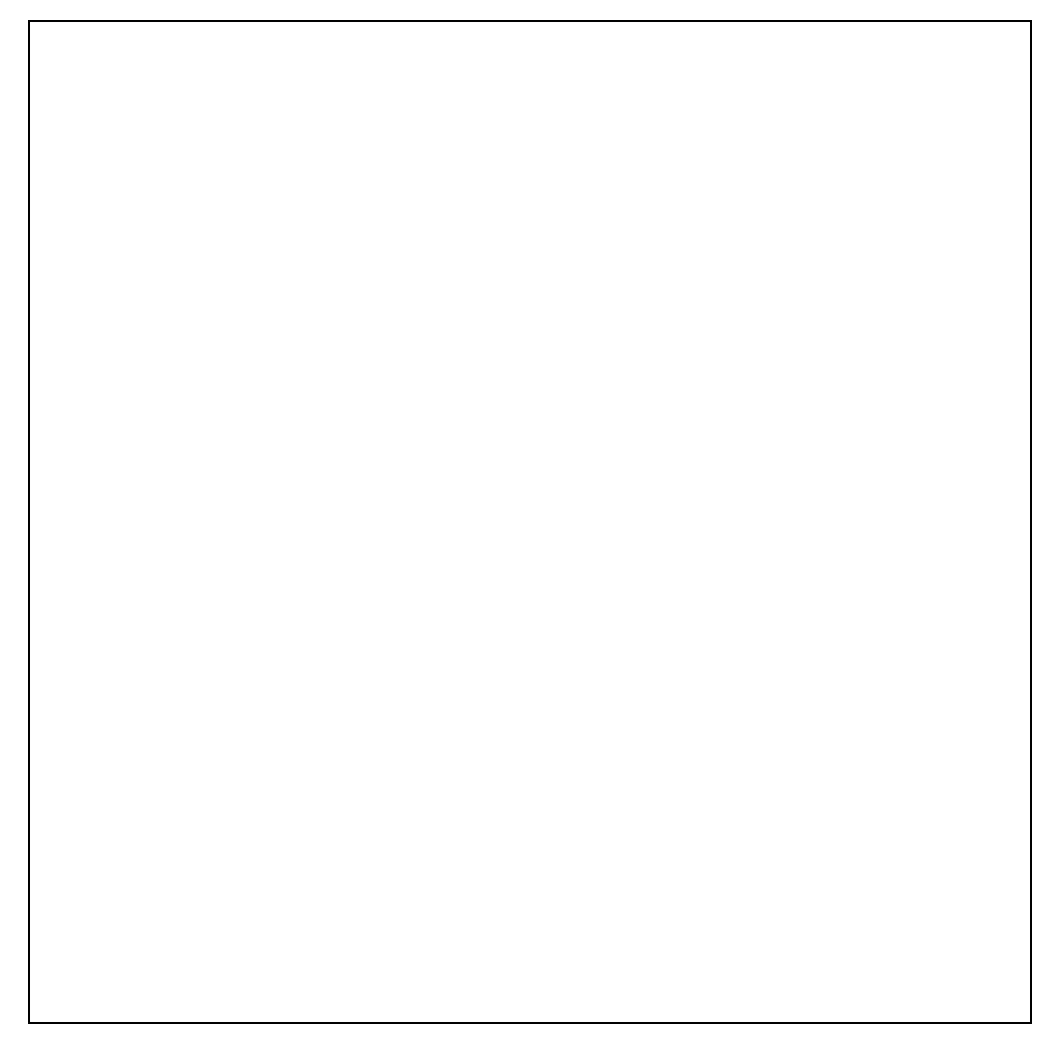

3. 💻 demos.3 - 指定的 viewBox 区域看不到图形 ​

xml
<!--
在没有设置 viewBox 的情况下，显示的视口区域是 0 0 width height。
下面的图形并没有在界面上显示出来。
这并不是说图形在坐标系上不存在，而是在可视的坐标系（viewBox）之外，所以我们看不到。
坐标系是无限大的，下面绘制的圆形在 viewBox 坐标系（0 0 width height）外部，不会显示。
-->
<svg width="500" height="500" xmlns="http://www.w3.org/2000/svg" style="border: 1px solid">
  <circle cx="-100" cy="-100" r="100" fill="red" />
</svg>

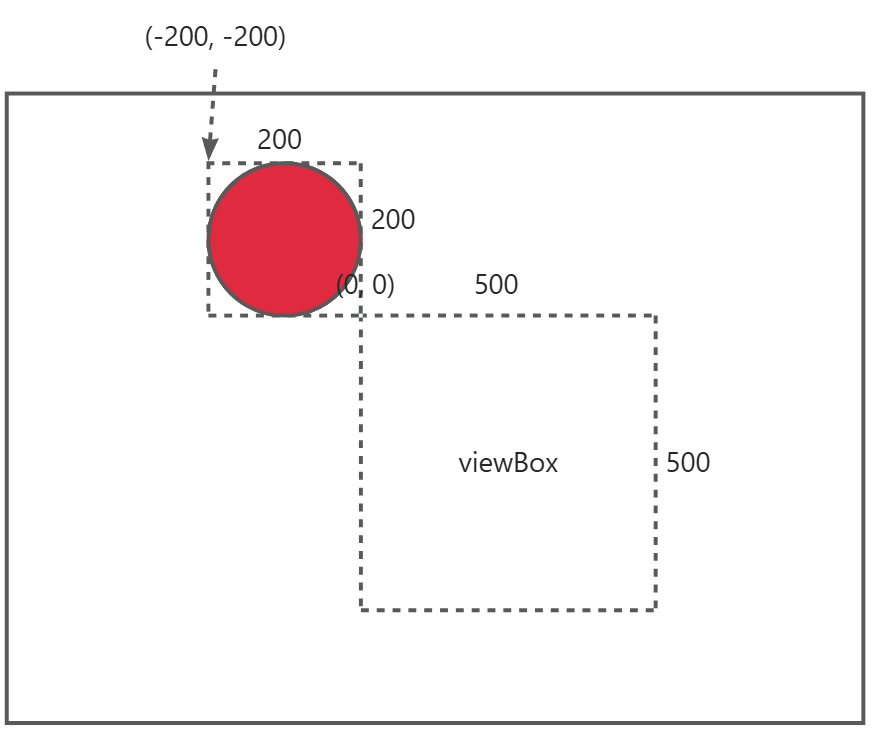

这个示例类似上图，我们在画布上绘制了红色的圆形，可惜它不在 viewBox 中，所以我们看不到它。

4. 💻 demos.4 - 根据 demos.3 中的图形位置修改 viewBox 的值 ​

xml
<!--
想要解决上述圆形看不到的问题，可以通过设置 viewBox 来解决。
我们只需要将 viewBox 设置为包含圆形的矩形即可。
viewBox 决定了我们想要展示给用户看的那块坐标区域。
-->
<svg width="500" height="500" viewBox="-200 -200 200 200" xmlns="http://www.w3.org/2000/svg" style="border: 1px solid">
  <circle cx="-100" cy="-100" r="100" fill="red" />
</svg>

5. 🤔 问：svg 中坐标系有多大？ ​

答：无限大～

6. 🤔 问：<svg> 的 width、height 有什么用？ ​

svg 的 width、height 属性，决定了页面上最终渲染的 svg 的宽度和高度。

也就是我们看到的画布的大小。

7. 🤔 问：<svg> 的 width、height 都设置为 500，那么看到的坐标系是哪块区域呢？ ​

答：不要问这个问题，该问题的提问本身就存在问题。

记住一点：看到的坐标系区域跟 <svg> 的 width、height 没有任何关系，具体得看 viewBox 设置的是什么值，viewBox 属性才决定了我们想要展示给用户看的那块坐标区域。

  • 在没有写 viewBox 的情况下（或者 viewBox="0 0 500 500"），看到的坐标系区域是 (0, 0) 到 (500, 500)，我们所绘制的图形将按照 1:1 的效果来显示。也就是绘制的是多大，看到的就是多大。

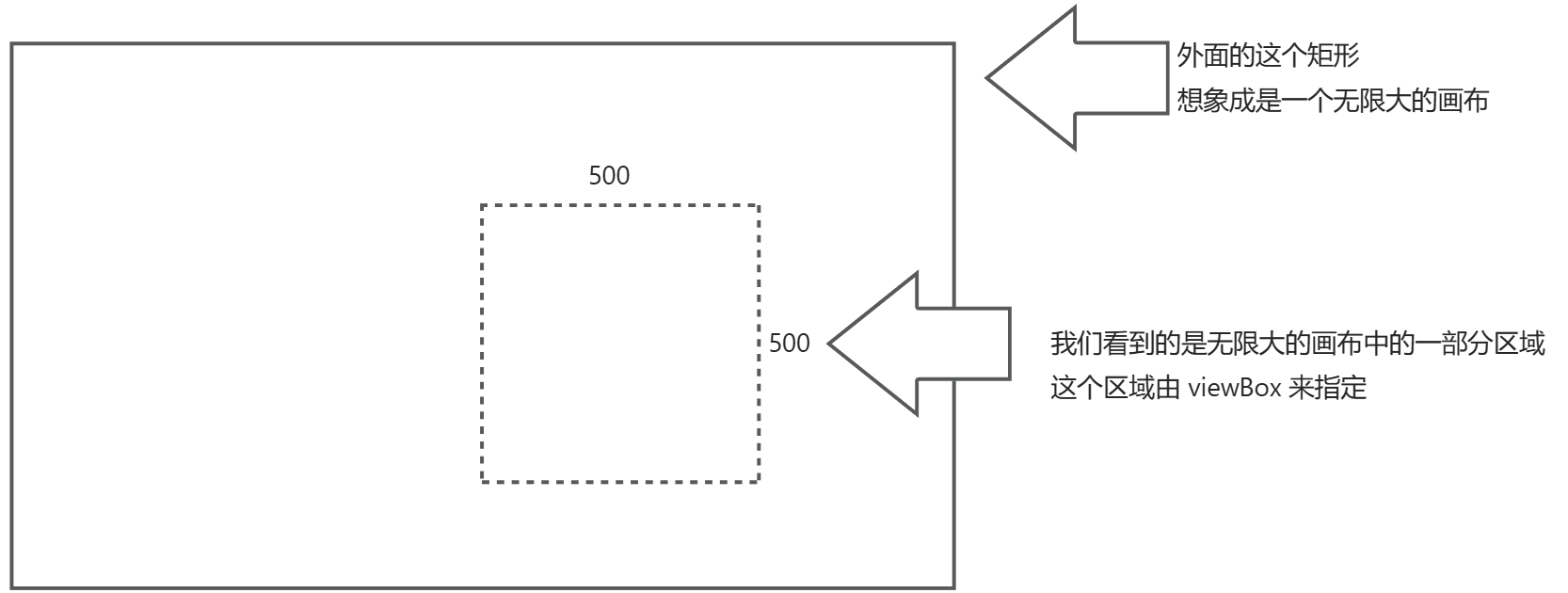

    • 坐标系是无限大的，viewBox 决定了我们要看哪一部分坐标区域。
  • 如果 viewBox 设置的区域和 svg 的 width、height 尺寸不一致，那么会将 viewBox 指定的区域进行自动缩放，以适应 width、height 尺寸。
    • 假如 viewBox="0 0 1000 1000"，那么看到的图形将被缩小到原来的 1/2。
      • 道理很简单，1000 个点，被放到 500 的区域中显示，自然每个点都要缩小到原来的 1/2。
    • 假如 viewBox="0 0 100 100"，那么看到的图形将会放大到原来的 5 倍。
      • 100 个点，被放到 500 的区域中显示，每个点会被拉伸到原来的 5 倍大小，这时候看到的图也是不完整的。
  • 上面讨论的场景，刻意规避掉了一种情况：宽高比不同
    • 会发现上述举的示例，都满足一个条件：viewBox 的宽高比 width/height 等于 svg 的宽高比 width/height。
    • 至于俩不相等的情况，需要设计到另外一个属性 —— preserveAspectRatio。
    • 有关 preserveAspectRatio 的内容，会在后续介绍到，到时候再来看，对于 width/height 不一致的情况下，页面会如何渲染。
